系统构成  System  Componengs
       SPX型脱硫塔、再生反应系统、强制氧化系统、循环水系统、泵及循环管道系统、DCS控制系统、灰水处理系统、副产品石膏处理系统。

双碱法脱硫简介 Dual-alkali FGD Profile
       双碱法烟气脱硫工艺，实际上是为了克服石灰石/石灰法容易结垢的缺点并进一步提高脱硫效率而发展起来的，它的特点是：先用NaOH的水溶液在脱硫塔内吸收SO2后排出塔外，然后在再生反池池用石灰将吸收了SO2的吸收液再生，再生后含NaOH的吸收液返回吸收塔再用。而SO2则以石膏的形式沉淀析出，得到CaSO4·2H2O（石膏），因为其固体生成物（石膏）的反应不在吸收塔内进行，因而避免了石灰石/石灰法容易结垢的问题。
       NaOH易溶于水可循环使用，脱硫过程只消耗氢氧化钙。达到脱硫率高，运行费用低的目的。

双碱法脱硫化学反应式  Duai-alkali  FGD chemical reaction-type
       其工艺可分两个过程进行：
       洗涤过程中主要反应式：
       其一，NaOH在吸收塔内吸收SO2：
       2NaOH+SO2=Na2SO3+H2O
       Na2SO3+SO2+H2O=2NaHSO2
       Na2CO3+SO2=Na2CO3+CO2
       其二，将吸收了SO2的吸收液送至再生反应池，进行吸收液的再生和固体副产品的析出，如以NaOH作为脱硫剂,用石灰Na(OH)2对吸收液进行再生，则在再生反应池中进行如下置换反应：
       Na(OH)2+Na2SO3=2NaOH+CaSO3
       Ca(OH)2+2NaHSO3=Na2SO3+CaSO3·1/2H2O+3/2H2O

       再生的NaOH和Na2SO3等脱硫剂可以循环使用

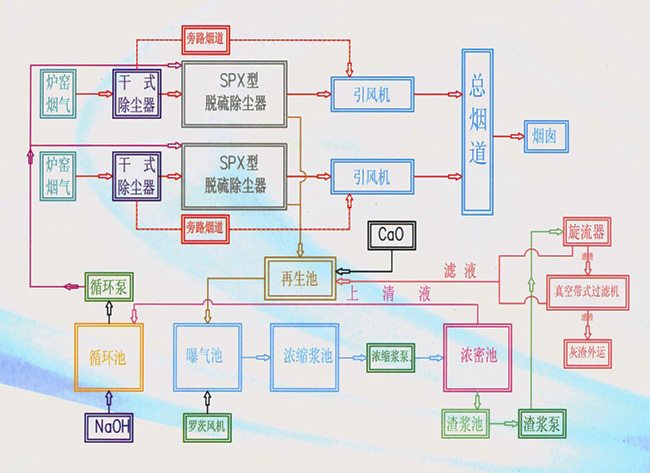

钠钙双碱法脱硫工艺流程图
Sodium-calcium dual-alkali FGD Process Flow Diagram
